防腐循环泵安装小知识
来源：安徽氟源泵阀整理发布
一、泵的布置方式
1、室内布置
室内布置的泵适用于寒冷或多风沙地区，以及工艺有特殊要求的场合。
2、露天布置
一般将泵集中布置在管廊下方或侧面，也可以布置在被抽吸设备附近， 主要优点是通风良好，操作和堆修方便。若泵布置在管廊下方时，泵出口中心线应对齐，距管廊柱中心线0.6m。
3、半露天布置
半露天布置的泵适用于多雨地区， 一般在管廊下方布置泵，在管道上部设顶棚。或将泵布置在框架的下层地面上，以框架平台作为顶棚。根据泵的布置要求，将泵布置成单排、双排或多排。
二、泵的布置要求
1、对于露天或半露天布置的泵，一般使泵与原动机的轴线与管廊轴线垂直。
2、设备布置图上的定位尺寸，以泵机组的轴线和出口法兰的中心线为基准。设备的标高统一以泵底座的下表面(即泵基础的顶面)标高来表示。注意:各工程公司系统专业计算 NPSHa时是以泵基础的顶面为准，不是泵的进口中心线标高。而泵厂的NPSHr是以泵的进口中心线为准，两者相差泵的中心高。
3、泵群要排列整齐，推荐以泵的出口中心线取齐。电气专业与工艺或布置专业应及时协调，在可能时，泵的电机部分应尽可能不在防爆区内，以节省投资。
4、对于室内布置的泵，当其输送液体温度高于自燃点或输送液体为液态烃时，应与其他泵分别布置在各自的房间内，并用防火墙隔开。泵布置在室内时，一般不考虑机动检修车辆的通行要求。泵端或泵侧与墙之间的净距不宜小于1.2~1.5m，两排泵之间净距不应小于2m。
5、立式泵布置在管廊下方或框架下方时，其上方应留出泵体安装和检修所需的空间。
6、各种离心泵维修检查所需空间。管道布置时，泵的两侧至少要留出一侧做维修用。
7、泵应尽可能靠近供液设备，防止NPSHa较小。蒸汽往复泵的动力侧和泵侧应留有抽出活塞和拉杆的位置。
三、泵的安装间距
两台泵之间的净距不宜小于700mm，泵前端操作通道宽度不应小于1000mm，对于多级泵，泵前端的检修通道宽度不应小于1800mm。一般泵的前端检修通道宽度不应小于1250mm，以便小型叉车通过。

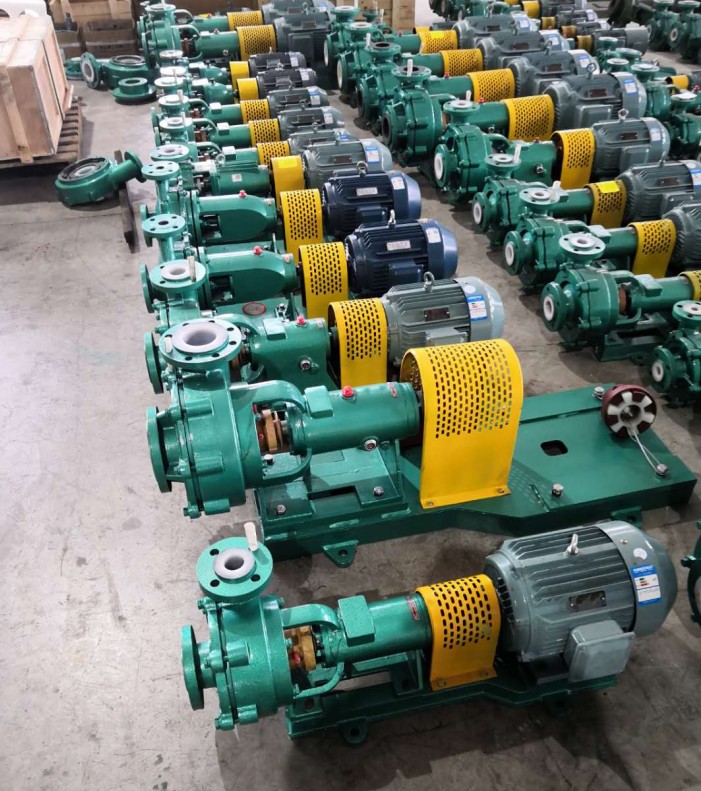

安徽氟源泵阀制造有限公司研发生产的防腐循环泵有卧式、立式、自吸式，磁力泵、离心泵，金属泵、非金属泵等多种形式。会根据客户要求制定最适合的使用方案，专业人员7x24随时网联电联。联系电话技术部0563-5023026，毕经理13905636529，郭经理18256344800，公司网站www.ahfybf.com
