防腐磁力泵的原理及结构特点

发布时间：2020-06-22 10:39 来源：安徽氟源泵阀整理发布

防腐磁力泵又称衬氟磁力泵、氟塑料磁力泵、四氟磁力泵等。
一、介绍
防腐磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。
二、防腐磁力泵工作原理
　　当电机带动外磁转子旋转时，磁场穿透隔离套，带动与叶轮连接的内磁转子同步旋转，实现轴功率无接触同步传递。容易泄露的动密封结构转化为零泄露的静密封结构。
磁力传动可分为同步或异步设计。大多数磁力泵采用同步设计。电动机通过外部联轴器和外磁钢联在一起，叶轮和内磁钢联在一起。在外磁钢和内磁钢之间设有全密封的隔离套，将内、外磁钢完全隔开，使内磁钢处于介质之中，电机的转轴通过磁钢间磁极的吸力直接带动叶轮同步转动。异步设计磁性传动，也称扭矩环磁性传动。用鼠笼式结构的扭矩环来取代内磁钢，扭矩环在外磁钢的吸引下以略低的速度转动。由于无内磁钢，因此其使用温度要高于同步驱动的磁力传动。
三、结构
1．永磁体
　　由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。

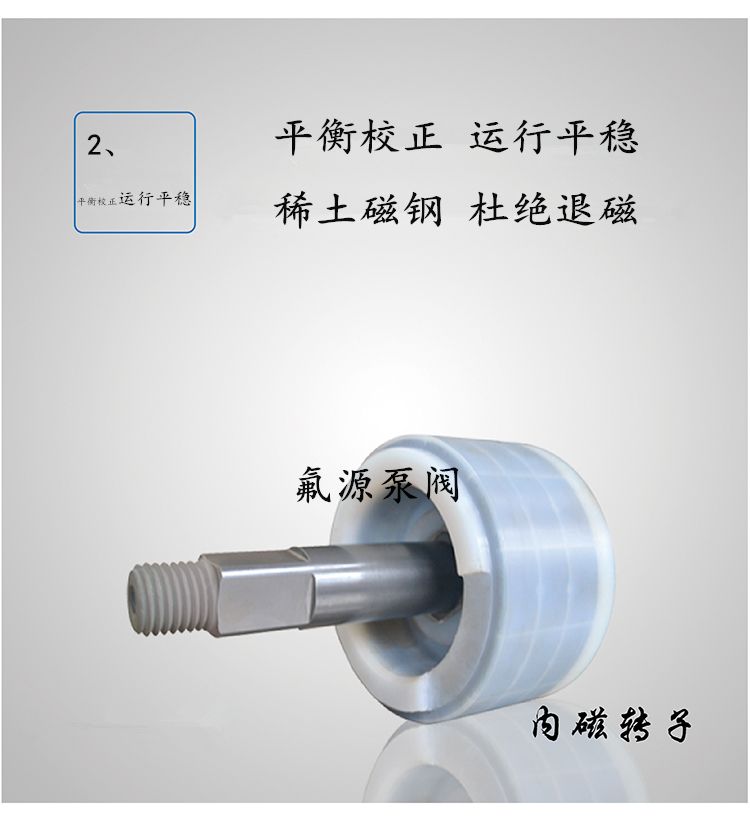

a、内磁钢（内磁转子）

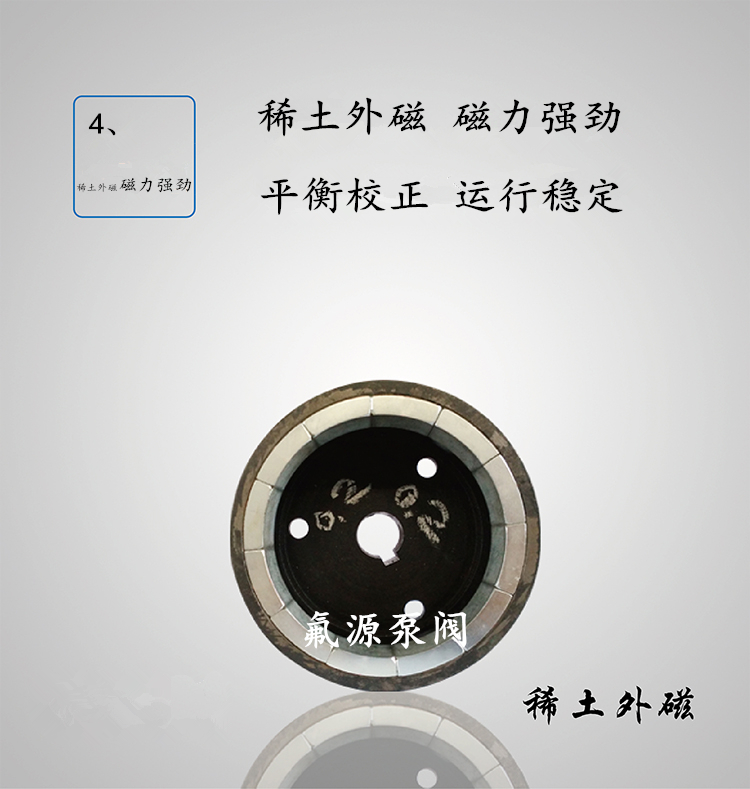

b、外磁钢

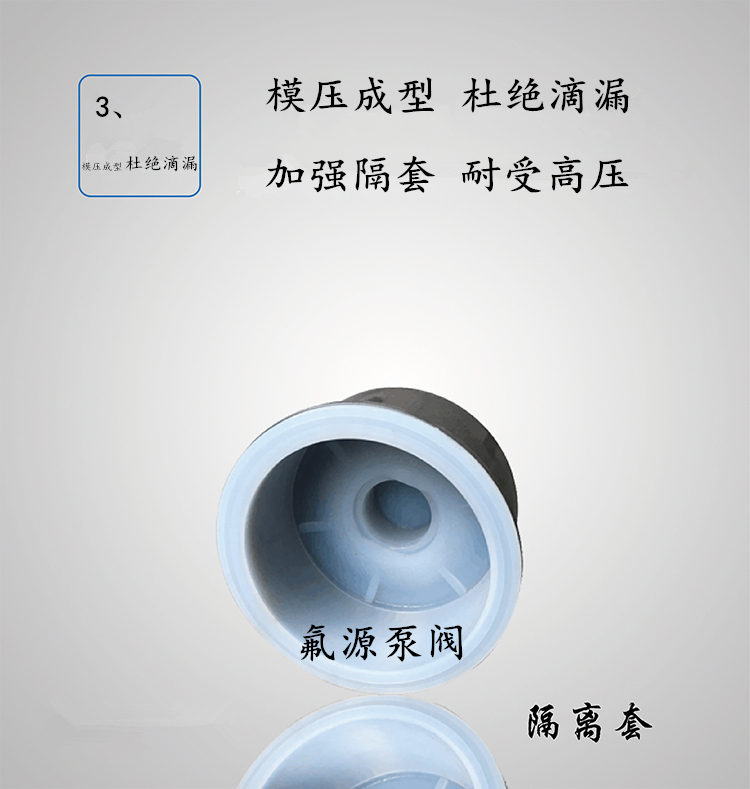

2.隔离套
　　防腐磁力泵在采用FRPP隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。涡流的表达式为：。其中Pe－涡流；K—常数；n—泵的额定转速；T－磁传动力矩；F－隔套内的压力；D－隔套内径；一材料的电阻率； —材料的抗拉强度。当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D、、等方面考虑。选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。

四、优点
防腐磁力泵的优点
同使用机械密封或填料密封的离心泵相比较，防腐磁力泵具有以下优点。
　　 1．泵轴由动密封变成封闭式静密封，彻底避免了介质泄漏。
　　 2．无需独立润滑和冷却水，降低了能耗。
　　 3．由联轴器传动变成同步拖动，不存在接触和摩擦。功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响。
　　 4．过载时，内、外磁转子相对滑脱，对电机、泵有保护作用。
五、工作条件
磁力泵输送介质粘度不大于30×10-6m3/S的不含铁磁性和纤维的液体。
常规磁力泵的额定温度对于泵体为金属材质或F46衬里，工作温度为100℃，额定压力为1.6MPa；高温磁力泵的使用温度≤350℃；对于泵体为非金属材质，高温度不超过100℃，额定压力为1.6MPa，超过100℃，非金属材料需要选择耐高温配置。对于输送介质密度大于1600kg/m3的液体，磁性联轴器需另行设计。磁力泵的轴承采用被输送的介质进行润滑冷却，磁力泵一般严禁空载运行。

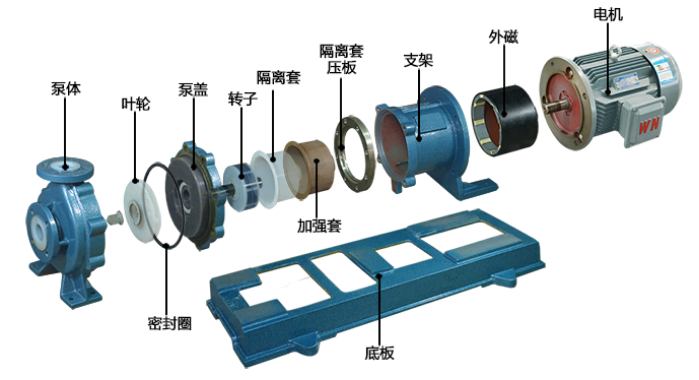

六、结构图
