泵的气蚀余量及降低方法

来源:安徽氟源泵阀整理发布
泵的汽蚀余量NPSHr。
有效汽蚀余量就是装置的汽蚀余量NPSHa=pc/ρg-hg-hc-pv/ρg;pv饱和蒸汽压力,pc液体表面压力,hg安装高度,这三项可认为是常数。hc吸入管路损失,转速降低流量减小hc减小NPSHa增大。NPSHa>NPSHr不气蚀,流量减小时NPSHa增大NPSHr降低不容易气蚀。

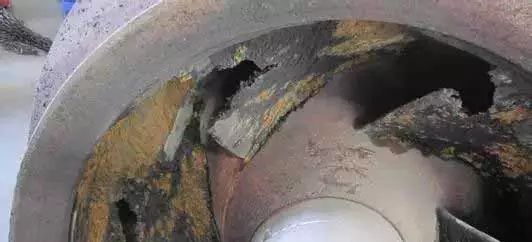

泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体,汽化的气泡在液体质点的撞击运动下,对叶轮等金属表面产生剥蚀,从而破坏叶轮等金属,此时真空压力叫汽化压力,汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量,单位用米标注,用(NPSH)r。吸程即为必需汽蚀余量Δh:即泵允许吸液体的真空度,亦即泵允许的安装高度,单位用米。 吸程=标准大气压(10.33米)-汽蚀余量-安全量(0.5米) 标准大气压能压管路真空高度10.33米。

降低汽蚀余量的方法:

A.提高进液装置有效气蚀余量的措施

(1)增加泵前贮液罐中液面的压力,以提高有效气蚀余量。

(2)减小吸上装置泵的安装高度。

(3)将上吸装置改为倒灌装置。

(4)减小泵前管路上的流动损失。如在要求范围尽量缩短管路,减小管路中的流速,减少弯管和阀门,尽量加大阀门开度等。

(5)降低泵入口工质介质温度(当输送工质接近饱和温度时)。

以上措施可根据泵的选型、选材和泵的使用现场等条件,进行综合分析,适当加以应用。

B.提高泵本身抗气蚀性能的措施

(1)改进泵的吸入口至叶轮附近的结构设计。增大过流面积;增大叶轮盖板进口段的曲率半径,减小液流急剧加速与降压;适当减少叶片进口的厚度,并将叶片进口修圆,使其接近流线型,也可以减少绕流叶片头部的加速与降压;提高叶轮和叶片进口部分表面光洁度以减小阻力损失;将叶片进口边向叶轮进口延伸,使液流提前接受作功,提高压力。

(2)采用前置诱导轮,使液流在前置诱导轮中提前作功,以提高液流压力。

(3)设计工况采用稍大的正冲角,以增大叶片进口角,减小叶片进口处的弯曲,减小叶片阻塞,以增大进口面积;改善大流量下的工作条件,以减少流动损失。但正冲角不宜过大,否则影响效率。

(4)采用抗气蚀的材料。实践表明,材料的强度、硬度、韧性越高,化学稳定性越好,抗气蚀的性能越强。
